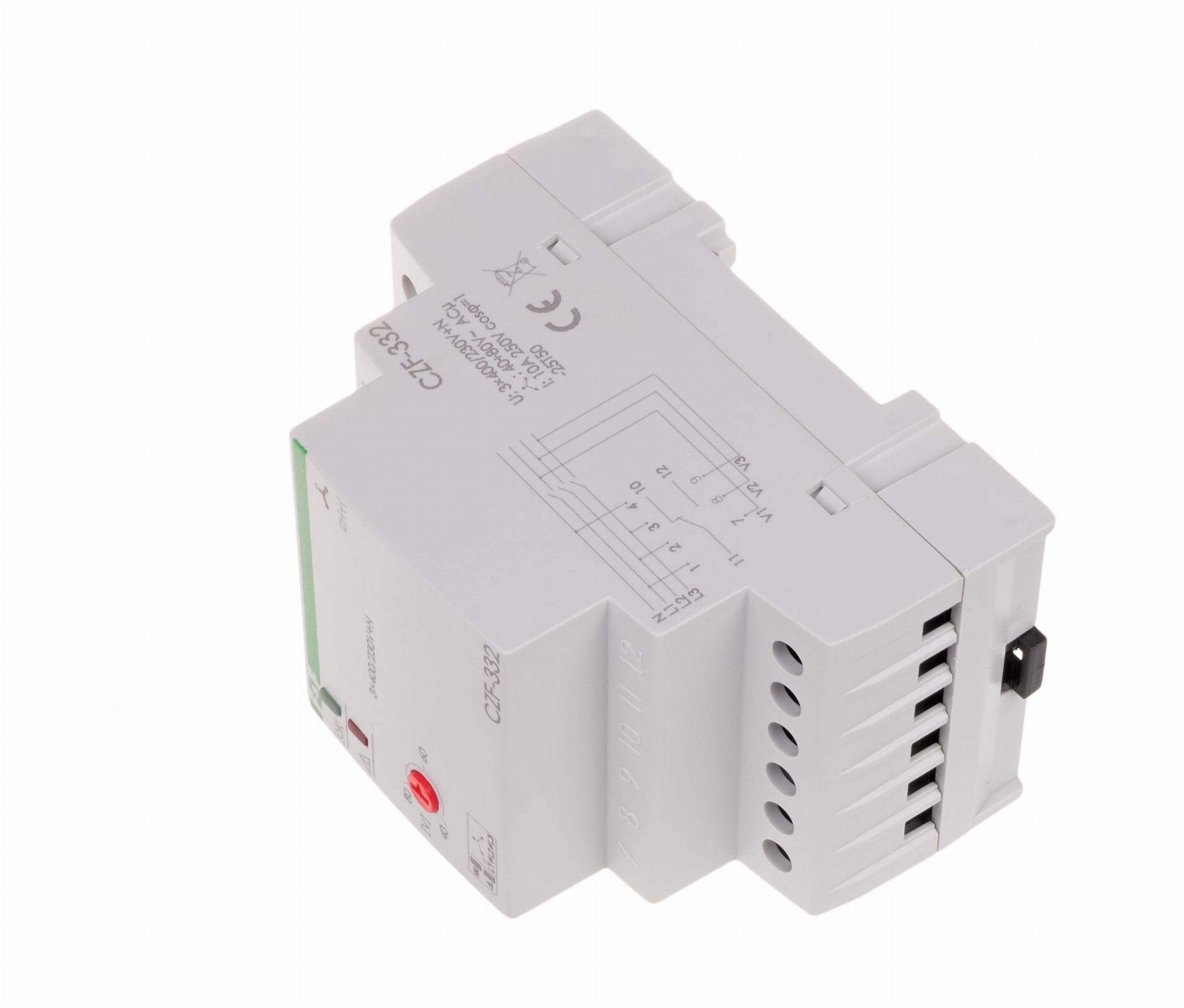

Czujnik zaniku faz z kontrolą stycznika, styk 1NO/NC CZF-332 - F&F
Opis
Przeznaczenie
Czujnik zaniku fazy z kontrolą styków stycznika przeznaczone są do zabezpieczenia silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, oraz uszkodzenia styków stycznika załączającego grożącymi zniszczeniem silnika.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Awaria któregokolwiek ze styków stycznika załączającego silnik spowoduje wyłączenie silnika na stałe. Ponowne uruchomienie możliwe jest dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.
Dane techniczne
zasilanie | 3×400/230V+N |
styk | separowany 1P |
prąd obciążenia | <10A |
sygnalizacja zasilania / poprawności parametrów | LED zielona |
sygnalizacja awarii stycznika | LED czerwona |
asymetria napięciowa zadziałania | 40÷55V~ |
napięcie zadziałania | 175÷190V~ |
histereza napięciowa | 5V~ |
opóźnienie wyłączenia | 4sek |
pobór mocy | 1,6W |
temperatura pracy | -25÷40°C |
przyłącze | zaciski śrubowe 2,5mm² |
wymiary | 3 moduły (52,5mm) |
montaż | dwa wkręty do podłoża |
Dodatkowe informacje
Gwarancja | 24 miesiące |
